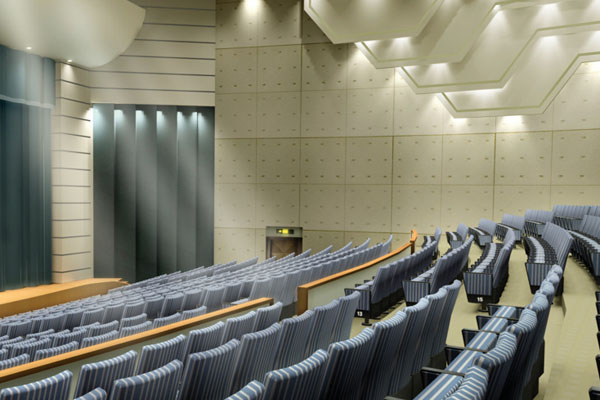

场馆影院中央空调解决方案

时间:2015-11-12 10:44   来源:同方科迅官网

体育馆、礼堂类高大空间民用建筑具有人员短期密集、跨度大、层高较高(层高≥5m)、空间体积大(体积≥10000)、玻璃幕墙多、使用功能多样化、对环境要求高等特点,辅助房间面积占整个建筑面积的比例很小。体育馆、礼堂一般为单层建筑,空间网架结构。在进行暖通空调系统设计时应充分考虑以上特点。


一.冷热负荷特点

由于大空间建筑的空调负荷有效区域所占的空间占整个空间的比例很低,且大空间的外墙面积与地板面积之比较大,这就造成了外界对室内空间的自然对流影响较大,形成了一个明显的周边负荷区。由于容纳的观众多,新鲜空气量和送风量应比一般建筑大,但由于人均体积大,可采用较小的换气次数,新风量的标准也可适当降低。冬季热负荷必须按全室采暖方式进行计算。在计算时,应考虑垂直方向温度梯度的影响。如何确定室内计算温度是大空间建筑采暖设计中必须注意的问题。暖通设计规范(GBJ19—87)规定,对层高大于4m的生产厂房,应分区选定室内计算温度,即计算地面耗热量时,采用工作区温度;计算屋面时,采用屋顶下温度;计算墙、窗、门耗热量时采用室内平均温度。大空间民用建筑可以参照生产厂房的计算方法。


二.冷热源方案

在确定冷热源方案时应结合当地资源的特点,从经济性、安全性等方面进行论证。


对于规模较小的建筑,由于受建筑面积的限制,无设备用房的位置时,宜采用风冷式冷水机组或风冷热泵式冷(热)水机组。规模较大的项目,宜采用水冷机组。由于此类建筑均属于人员短期密集,辅助房间(如办公、对外营业场所等)面积占整个建筑面积的比例很小,人员负荷、灯光负荷、新风负荷占空调冷负荷的大部分,而且该部分负荷变化大,在选择机组台数时,应考虑以下几点因素,使得机组的台数应能满足负荷的变化要求:①不举办活动时,只有对外营业场所以及少量的办公等辅助用房需要供冷或供热;②人员数量变化大,新风负荷变化大。


三.系统设计

1.体育馆、礼堂等属于人员密集、设备散热量大的场所,过渡季节仍然需要空调降温。因此采用全空气低速风道双风机系统较为合理。室外进入的新风和部分回风混合后,经过滤、冷却或加热处理后送人比赛大厅。空调机组新风口、回风口、排风口分别配带电动风阀,根据室外新风焓值,调节3个阀门的开度,实现过渡季节全新风运行,以达到节能和改善室内空气通风空调系统区域,便于系统调节以及能量控制。辅助房间如贵宾室、休息厅、工作人员用房、服务用房采用风机盘管加新风系统为宜。


2.一般来说,大空间建筑物的使用率不高,闲置时间较长。在采暖地区,为节能和便于管理,应采用空调送热风与散热器值班采暖相结合的方式。值班采暖温度按5℃或10~(2考虑,开展或举办活动期间,由空调系统补充不足的热量。


3.大空间建筑物多数为轻型结构,外围护结构多采用玻璃幕墙。因此,要注意维护结构表面结露问题。从节能和满足卫生要求的角度,暖通专业给建筑师提出围护结构的最经济传热阻。同时,设计热风幕系统,自上而下或自下而上对玻璃幕墙表面进行加热。


4.气流组织的选择应根据建筑物的类型、结构形式。体育馆、礼堂屋顶结构形式多为网架或桁架,层高≥10m,体育馆屋顶最高点可高达25m。体育馆的气流组织一般为高速射流喷口顶送或侧送、座椅下回风或场地下回风、顶部排风;礼堂的气流组织一般为喷口或旋流风口或散流器顶送、场地下回风、舞台上空排风。


5.空调机房的布置应以施工安装、管理维护方便,管道布置合理经济为原则。机房作为空间系统的核心部分,其位置的选择、面积的大小直接影响到系统的合理性以及使用效果。每个空调机房的所承担的空调系统的面积不宜过大,宜控制在500m2以内,这样可以避免系统风量过大,管道尺寸合理。而且应尽可能靠近空调房间、靠近外墙,远离振动、噪声要求高的房间,便于送、回风管、进、排风口的布置。同时应避免布置在建筑物的核心筒内。机房的高度应按空调机组的高度以及风管、水管、电器桥架以及检修空间决定,一般净高控制在4—6m,否则会给施工安装、运行管理带来诸多不便。


四.噪声与振动

礼堂的噪声振动要求很高,而现代多功能体育馆除进行体育比赛、训练外,非赛时可作为群众健身的场地,也可举行大型群众集会、文艺演出等活动,噪声振动的控制与礼堂同样重要。因此,通风空调系统的设计应慎重考虑消声减噪、减振问题。风机、空调机组、冷水机组、水泵是噪声源与振动源。设计中,应注意以下几个问题:尽量让设备用品质的目的。面积大的场馆应划分多个房远离噪声要求高的房间;选择质量好噪声低的空调设备、消声效果好的消声设备,同时消声设备的风速不宜太高,否则不但起不到消声作用,反而因风速过高,产生二次噪声,消声器应靠近出机房的位置;设减振垫、软接头等减振措施;风机的风压应经过计算后确定,要控制风管、风口的风速,避免风口风速过高而产生二次噪声。


五.各专业工种之间的配合

1.暖通专业与建筑专业的配合。一个好的建筑设计应该是各个专业完美的结合,如果建筑师仅考虑本专业的内容,而对其他配套专业不熟悉或不重视,忽视了专业的合理性,最终会影响实际的使用效果。建筑师在考虑方案时应与暖通工程师密切协调,充分了解空调方案,尤其应重视空调机房的布置;在对玻璃幕墙、落地窗或低窗台、带形窗等的设计时应考虑散热器布置困难的因素。暖通工程师在布置进、排风百叶时,应与建筑专业紧密协调,避免百叶窗的不合理设置影响建设立面效果。


2.暖通专业与结构专业的配合。应根据建筑形体、结构形式等实际情况并综合考虑各种气流组织形式的优缺点选择一种最可行的方式。在初步设计阶段,结构专业应及时提供看台梁的平面布置图以及主要梁的型式,并确定梁高的上限,以便各专业规划主要管道(包括风管、水管、电气桥架等)的走向,为建筑专业确定层高提供参数。如这项工作拖延到施工图阶段进行则会十分被动。
