别墅公寓中央空调解决方案

时间:2015-12-14 11:14   来源:同方科迅官网


一、别墅特点概述
随着人民生活水平的不断提高,人们对居住条件的要求也在不断提高,不断追求舒适、天然、环保的居住环境。空调的选用不应当是盲目的随波逐流,不加任何考虑的使用新能源新技术,而是在一定的技术经济的比较下选择更为适合建筑和适合建筑所在地域的气候和人文条件的空调方式。

低温辐射地板采暖是利用低温热水向房间供暖,许多成功案例证明:当各种不同的采暖系统实现相同的热舒适性时,其耗能度明显不同,与其他方式相比,地板采暖系统可节能 10%~40%,其优越性可见一般。为了节约常规能源,减少燃烧污染物向环境的排放,将地板采暖工程热源由传统的锅炉供热替代为太阳能加辅助热源的供热方式,具有十分重要的节能意义,也符合我国低碳经济的发展战略。

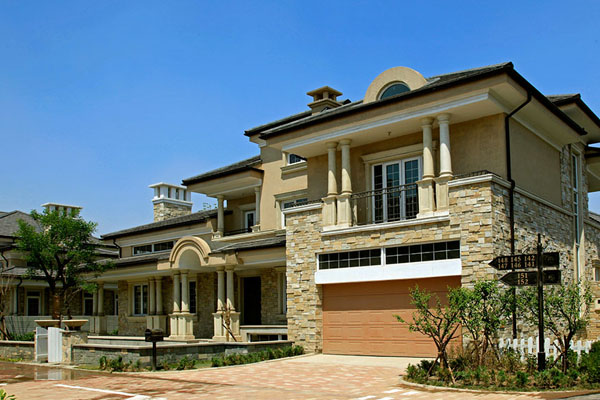

根据别墅的建筑特点,别墅一般为三层,地下一层,地上两层,配有客厅、卧室、卫生间、休闲区、棋牌室、健身区、影视厅、书房、工人房等。设计总冷负荷为155.9kw,总热负荷为69.3kw。夏季中央空调系统多采用智能化中央空调系统;冬季供暖设计选用地板辐射采暖形式,热源为太阳能+燃气锅炉辅助;集中供生活热水系统采用燃气锅炉辅助太阳能集热器制生活热水。





二、设计参数

1、中央空调设计参数

(1)室外气象参数:夏季:干球36.4℃,湿球28.3℃;冬季:干球-3℃,相对湿度74%。

(2)室内设计参数(按舒适性空调):夏季:室内温度 26±2℃,相对湿度<60%;冬季:室内温度20±2℃。





2、地板采暖计算参数

室外计算温度:-3℃

室内计算温度:供暖区域温度20℃;设计供/回水温度45℃/38℃,系统工作压力0.4mpa。





三、方案介绍

1、中央空调系统

根据建筑物内房间的特点,二层房间多为卧室,而地下一层和一层的房间功能多样化,使用频率较二层高,故将别墅分成两个分区设置空调系统,既可以充分利用空调资源,同时又降低了运行费用。空调末端为配合室内装潢全部选用超薄型天花板内藏直吹式室内机,多数采用侧送下回的气流组织形式,少数房间安装风管和双层百叶送风口送风,如卫生间、健身房等。为保证室内空气品质,每层还配备小风量新风处理机一台,该新风机可和空调室内机一同连接在室外机上,在降低系统成本的同时,也有效减少了室外机的安装空间。同时为保证室内正压,在外墙窗口等处设置了数个排风机。



2、太阳能供暖/热水组合系统

太阳能供暖/热水组合系统是利用太阳能和其他辅助热源,既能为家庭提供生活热水又能用于供暖的联合系统。该系统和传统太阳能热水系统相比更复杂,但其优点是在地板采暖上也利用了太阳能这种低品位热能。

低温辐射地板采暖是以温度不高于60℃的热水为热媒,在加热管内循环流动,加热地板,通过地面以辐射和对流的传热方式向室内供热的供暖方式。地板采暖以其舒适、节能和卫生等优点受到消费者的喜爱。

本方案采用以“太阳能为主导供暖热源+燃气热水锅炉辅助供热”的方式采暖,燃气锅炉是当太阳能不能满足系统供热时的补充热源。本系统采用的太阳能集热器为平板型太阳能集热器,由透明玻璃盖板、吸热板、换热管和绝热材料组成,该种集热器单位集热面积大、得热量高、承压性能和热传递性能好、后期维护费用低,适用于低温利用。

为保证太阳能作为主导供暖热源,v-c 别墅太阳能地板采暖系统在设计时采用的平板太阳能集热器单块的吸热面积为1m2,吸收率95%,热容量3.06kj,但考虑到地板采暖满负荷使用的情况较少,故在设计时选取了满负荷的 60%,以减少太阳能集热器的使用量,降低系统成本。系统使用60 块平板型太阳能集热器,南向安装,倾角40o,吸热总面积60m2。集热器系统分两个分区,采用并联连接,每个分区由30 块集热器串联而成。

太阳能集热器将水加热至供水温度后送入储水箱中,利用水泵将热水送至地板采暖系统中的分水器,分水器将热水送至各个房间进行供暖,放热后的水再进入集水器,回到储水箱,再送至太阳能集热器进行加热;当太阳能不能提供系统的全部能量时,燃气锅炉启动加热供水,整个系统由太阳能控制器控制。

按《地面辐射供暖技术规程》(jgj142-2004)要求地板采暖中地面温度一般在24℃左右。通过对各个房间的供水温度计算可得,所有房间的供暖热水水温约为42℃,故供暖系统的设计供/回水温度为45℃/38℃。

房间内盘管采用回折型敷设方式;加热管采用交联聚乙烯管(pex-a 管)。地下一层均设防潮层,卫生间、厨房另设防水层。各层楼板上部的加热管之下,以及沿墙内侧的周边,均铺设绝热层,绝热层采用聚苯乙烯泡沫塑料板,保温层厚度:地下一层30mm 厚,其他层20mm 厚,外墙周边10mm;保温层材料使用聚苯乙烯板。







四、设计总结

v-c户型别墅是一栋集休闲娱乐于一体的高端型别墅,内部房间功能多样,故在设计上,选取了中央空调系统和地板采暖系统。中央空调系统采用多联机系统,在客厅设置了集中控制器,便于遥控卧室或其他房间的温度;卧室内配备无线遥控器,更加人性化;在空调系统分区方面,综合考虑了空调设备和房间的使用率等问题,将别墅分为上下两区,便于管理和控制。

地板采暖不同于空调送风供暖或暖气片供暖,地板采暖没有空气对流,室内空气更加清洁;供暖房间内温度分布均匀,且室温是由下而上逐渐降低,给人以脚温头凉的舒适感觉。与此同时,使用太阳能作为热源,有效地减少了一次性能源的使用。除空调和采暖外,还设计了中央吸尘系统和中央净水系统。总体来说,本次暖通空调设计充分考虑户主对室内温度和舒适度的严苛要求,体现了客户追求高品质生活的特点。
