办公楼中央空调解决方案

时间:2016-01-05 09:54   来源:同方科迅官网



一、工程概述

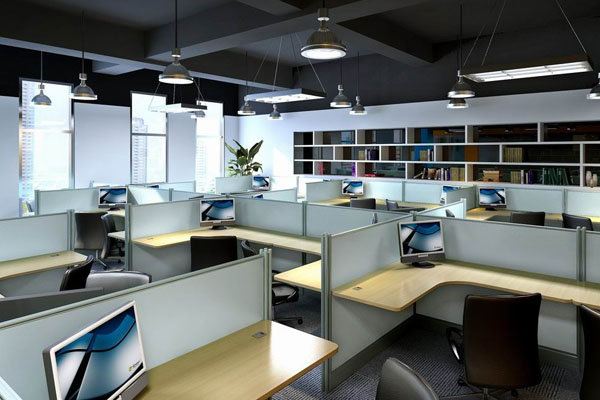

以本工程为办公楼中央空调系统为例。该办公室总建筑面积约为6050平米,空调使用面积约为4600平米。为了营造一个舒适、温馨、高质量、高品质、高品位的工作空间,给该建筑选择一套最实用、最完善、能将空气品质处理到最佳状态,使处于其中的人有身处大自然之清新感觉的空调系统,本着严谨、认真、诚恳的专业态度,根据建筑的使用情况,综合考虑业主的需要,参照业主的具体要求,依据国家暖通设计规范,进行了如下环保性、舒适性、实用性空调系统设计。



二、设计说明

1.设计原则:

我们主要依据国家规范、行业标准、品牌品质、舒适环保、经济实用、高效可靠、豪华美观、操作简便、维护便利的原则,提供本空调方案。

2.设计依据:

(1)《户用和类似用途冷水热泵机组》国家标准(GB/T18430.2-200119-87)

(2)《采暖通风与空气调节设计手册》(GB19-87)

(3)《家用中央空调实用技术手册》(交通出版社)

(4) 空气调节的四度:温度、湿度、洁净度和风速

3.设计参数:

(1)室外气象参数:

冬季: 采暖(干球)温度-5℃

通风(干球)温度-1℃

空调(干球)温度-7℃

室外计算相对湿度60%

平均风速3.4m/s

最多风向及其频率N 11%

极端最低温度-17.9℃



夏季:通风(干球)温度32℃

空调(干球)温度35.6℃

室外计算相对湿度76%

平均风速2.6m/s

最多风向及其频率S 11%

极端最高温度43℃

(2)空调室内设计参数



三、空调方案选择

1.空调系统的选择-大金中央空调为例

1)中央家调系统的分类及比较选择

a)风管机

机组新风供给和冬季加湿较容易实现。虽然室内机和风管占用一定的空间,对层高也有要求,但一开全开式,各空调房间安装空调控制开关,能单独控制温度。

b)水冷机

各空调房间能够单独控制,运行费用低,不占用空间,各房间能单独控制,合适性较高,

室内噪声低;但水系统较杂,初投资中等;

c)VRV 空调机组

运行费用小,占用空间小,室内噪声低,但安装要求高,需专业安装,若发生制冷剂渗漏,检漏较困难,且渗漏到相当浓度,会对人体造成危害。

分析该办公楼平面图,单独控制的区域较多,再经过以上比较选择,选用风冷热泵机组加风机盘管为最佳选择。

2)为了保证向用户提供

一个安全、舒适、高效、和谐的工作环境,家用中央空调应满足以下技术要求:

a)冬夏能兼顾使用,冬季能制热,夏季能制冷;

b)健康卫生、舒适性要好;

c)效率高、节能效果好;

d)自动控制要求高,操作要简捷;

e)安全性要好,发生事故的破坏性要小

f)安装、维护要方便;

g)使用寿命长

h)环境保护
